PACKAGE /Monobloko sistema ECODAN su 170-300 l boileriuEHPTX-YM9D
Kaina priklauso nuo komplektacijos ir montavimo sąlygų – pasiūlymą su įranga, darbais ir paleidimu parengia EKO2 specialistas.

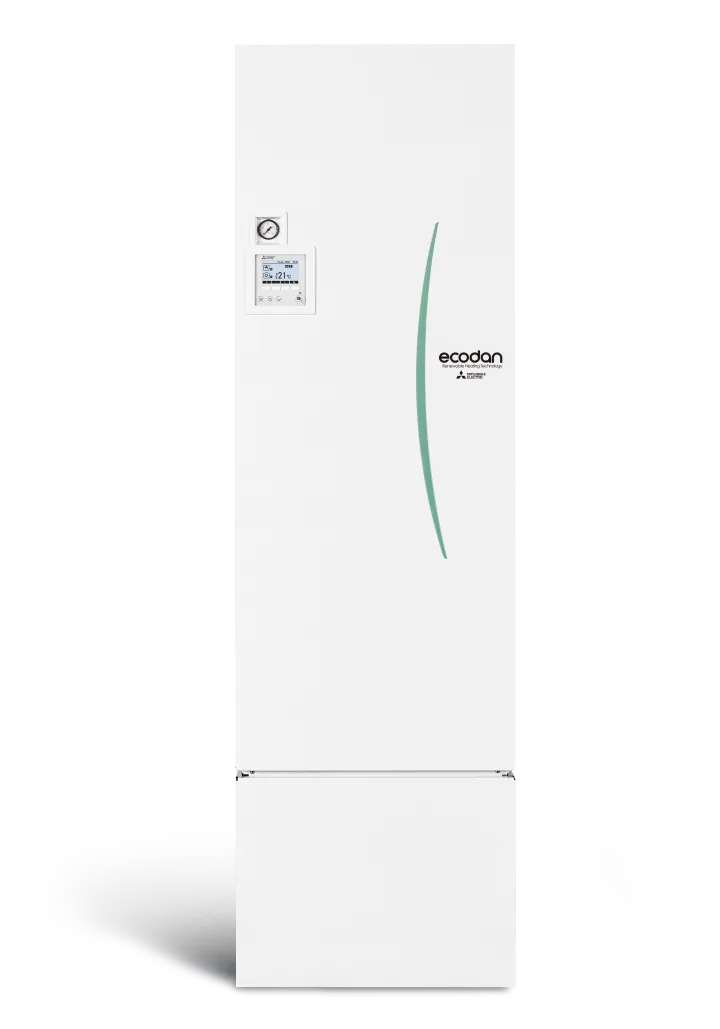

PACKAGE /Monobloko sistema ECODAN su 170-300 l boileriu EHPTX-YM9D
Kompaktiškoji oras-vanduo ECODAN „viskas-viename“ sistema su integruotu 200 l boileriu šildo patalpas ir ruošia karštą vandenį buitiniam vartojimui. Oras-vanduo Ecodan Next Generation šildymo sistema galima dviejų tipų: Split tipo sistema – tarp išorinio ir vidinio įrenginio cirkuliuoja šaltnešis R32, montavimui ir techniniam aptarnavimui reikalingi šaltnešio darbai. Package tipo sistema – tarp išorinio ir vidinio įrenginio cirkuliuoja termofikatas, montavimui ir aptarnavimui užtenka santechninių darbą.
Ką patikriname prieš pasiūlymą
Palyginkite monobloką ir split: trasos ilgis, apsauga nuo užšalimo ir montavimo darbai skiriasi – parinksime tinkamesnį jūsų namui.
Modeliai
Pažymėkite modelius palyginimui (iki 4).
Techniniai duomenys
| Duomenys | |
|---|---|
| Sistemos tipas | Package |
| Karšto vandens talpa (l) | 200 |
| Energijos klasė šildymui/W35ºC | A+++ |
| Klasė | A+ |
| Matmenys (ilgis x aukštis x gylis) (min. Patalpos aukštis) | 595 x 1600 x 680 (1820) |
| Triukšmo lygis (PWL) | 40 |
| Elektrinis šildytuvas (kW) | 3 + 6 |
| Svoris (pilna/tuščia) (kg) | 314 / 106 |
| Maks. Srovės temp. (°C) | 60 |
| Min. Srovės temp. (°C) | 20 |
| Rekomenduojamas saugiklis (A) | 3 x 16 |
| Maitinimo Įtampa (V/fazių s./Hz) | 400/3/50 |
| Maksimali darbinė srovė (A) | 13 |
| Min-maks. Temp. Nustatymas ( °C) | 0-35 |
| Užtikrinama vidaus temperatūra °C | 10-30 |
| Plėtimosi rezervuaras (l) | 12 |
| Duomenys | |
|---|---|
| Sistemos tipas | Package |
| Karšto vandens talpa (l) | 300 |
| Energijos klasė šildymui/W35ºC | A+++ |
| Klasė | A |
| Matmenys,mm (ilgis x aukštis x gylis) (min. Patalpos aukštis) | 595 x 2050 x 680 (2250) |
| Triukšmo lygis (PWL) | 40 |
| El. Šildytuvas | 3 + 6 |
| Svoris (pilna/tuščia) (kg) | 419 / 110 |
| Maks. Srovės temperatūra o C | 60 |
| Min. Srovės temp. (°C) | 20 |
| Rekomenduojamas saugiklis (A) | 3x16 |
| Maitinimo Įtampa (V/fazių s./Hz) | 400 / 3 / 50 |
| Maks. Darbinė srovė (A) | 13 |
| Min-maks. Temp. Nustatymas ( °C) | 0 - 35 |
| Užtikrinama vidaus temperatūra °C | 10 - 30 |
| Šildymas | |
|---|---|
| Power Inverter | Package |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -20 |
| Nominali galia (kW) | 5,0 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 5,0 / 1,0 / 5,0 |
| Pdesign / SCOP 35°C* / ηs % | 5,0 / A+++ / 4,58 / 183 |
| Šildymo galia (Min.-Nom.-Maks.) A7/W45 | 1,3 - 5,0 - 5,4 |
| Lšskiriamos šilumos kiekis -15°C /+45°C | 3,9 |
| Lšskiriamos šilumos kiekis -15°C /+35°C | 3,9 |
| Vėsinimas | |
| Vėsinimo galia (Min.-Nom.-Maks.) A35/W7 | 1,9 - 4,5 - 4,5 |
| EER | 3,4 |
| Kiti duomenys | |
| Svoris (kg) | 71 |
| Matmenys (ilgis x aukštis x gylis) (mm) | 950 x 943 x 360 |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -20 šildant/+10 vėsinant |
| Triukšmo lygis (SPL) | 52/52 |
| Vandens srautas (l/min) | 6,5 - 14,3 |
| Prijungimas (DN) | G25 |
| Rekomenduojamas saugiklis (A) | 1 x16 |
| Maitinimo Įtampa (V/F/Hz) | 230 / 1 / 50 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHPT20X-YM9D * Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, jeina atitirpinimas ir dalinės apkrovos
| Šildymas | |
|---|---|
| Power Inverter | Package |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -20 |
| Nominali galia (kW) | 8,5 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 8,5 / 1,8 / 4,8 |
| Pdesign / SCOP 35°C* / ɳs % | 8,5 / A+++ / 4,75 / 190 |
| Šildymo galia (Min.-Nom.-Maks.) A7/W45 | 3,0 - 8,5 - 9,8 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 7,3 |
| Lšskiriamos šilumos kiekis -15°C /+45°C | 7,1 |
| Vėsinimas | |
| Vėsinimo galia (Min.-Nom.-Maks.) A35/W7 | 2,3 - 7,5 - 7,5 |
| EER | 3,15 |
| Kiti duomenys | |
| Svoris (kg) | 111 |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050 x 1020 x 480 |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -20 šildant/+10 vėsinant |
| Triukšmo lygis (SPL) | 45/45 |
| Vandens srautas (l/min) | 10,8 - 25,8 |
| Prijungimas (DN) | G25 |
| Rekomenduojamas saugiklis (A) | 3 x 16 |
| Maitinimo Įtampa (V/F/Hz) | 400 / 3 / 50 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHPT20X-YM9D * Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, jeina atitirpinimas ir dalinės apkrovos
| Šildymas | |
|---|---|
| Power Inverter | Package |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -25 |
| Nominali galia (kW) | 11,2 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 11,2 / 2,4 / 4,7 |
| Pdesign / SCOP 35°C* / ηs % | 10 / A+++ / 4,73 / 189 |
| Šildymo galia (Min.-Nom.-Maks.) A7/W45 | 3,5 - 11,2 - 12,7 |
| Lšskiriamos šilumos kiekis -15°C /+45°C | 7,5 |
| Išskiriamos šilumos kiekis -15°C /+35°C | 8,4 |
| Vėsinimas | |
| Vėsinimo galia (Min.-Nom.-Maks.) A35/W7 | 2,8 - 10,0 - 10,0 |
| EER | 3,3 |
| Kiti duomenys | |
| Svoris (kg) | 132 |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050 x 1020 x 480 |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -25 šildant/+10 vėsinant |
| Triukšmo lygis (SPL) | 49 |
| Vandens srautas (l/min) | 14,4 - 32,1 |
| Prijungimas (DN) | G25 |
| Rekomenduojamas saugiklis (A) | 3 x 16 |
| Maitinimo Įtampa (V/F/Hz) | 400 / 3 / 50 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHPT20X-YM9D * Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, jeina atitirpinimas ir dalinės apkrovos
Duomenys – iš EKO2ŠILUMA produktų duomenų bazės pagal gamintojo dokumentaciją. Prieš užsakymą tikriname galiojančią gamintojo specifikaciją.
Pamatykite, kaip veikia
EHPTX-YM9D – 3D schema
Interaktyvus modelis: sukite, priartinkite, spauskite komponentus.
Suderinama su
Vidinių ir lauko blokų derinius tvirtina EKO2 inžinierius pagal gamintojo suderinamumo lenteles.
Dokumentai
Montavimas ir paleidimas
Kur jau įrengta
Įgyvendintų projektų su šia įranga aprašymus skelbiame gavę klientų sutikimą. Projektai
Dažni klausimai
Kodėl verta rinktis oras–oras šilumos siurblį?
Oras–oras šilumos siurblys vienoje sistemoje sujungia tris funkcijas: šildymą žiemą, vėsinimą vasarą ir oro filtravimą. Jį galima įrengti tiek gyvenamame, tiek naujai statomame būste, o išorinis ir vidinis įrenginiai užima nedaug vietos.
Jis puikiai papildo esamą šildymą – elektrinius šildytuvus, židinį, krosnį ar dujinį katilą – ir perima didelę dalį šildymo darbo pereinamaisiais sezonais. Kai kurios serijos, pvz. MSZ-LN, turi pažangesnę filtrų sistemą; konkrečias funkcijas rasite produkto puslapyje. Tinkamą modelį jūsų patalpoms parinksime per sistemos parinkimą.
Kodėl verta rinktis oras–vanduo šilumos siurblį?
Jei turite ar statote namą su vandenine šildymo sistema (šildomos grindys, radiatoriai) ir norite ruošti karštą buitinį vandenį, oras–vanduo šilumos siurblys gali būti visaverčiu, ištisus metus veikiančiu šilumos šaltiniu. Nereikia kuro sandėliavimo, kamino ir katilinės priežiūros, o temperatūrą valdote pulteliu ar programėle.
MITSUBISHI ELECTRIC ECODAN „viskas viename“ sistemos turi integruotą boilerį, o Hydro-box versijas galima jungti su atskiru, šilumos siurbliams pritaikytu boileriu. Vasarą sistema ruošia karštą vandenį. Kurią konfigūraciją rinktis, paaiškiname gide „Oras–oras ar oras–vanduo“.
Ar šilumos siurblys veikia, kai lauke žemiau −25 °C, ir ar tai jam nekenkia?
Šilumos siurblys dirba ir esant labai žemai temperatūrai, tačiau tuomet mažėja jo atiduodamas šilumos kiekis ir efektyvumas. Tikslias kiekvieno modelio darbo ribas pagal gamintojo duomenis rasite produkto puslapyje – pvz., MSZ-LN-VGHZ su Hyper Heating technologija ar ZUBADAN serijos PUHZ-SHW. Svarbu atskirti darbo ribą ir garantuotą galią – tai paaiškiname gide „Šilumos siurblys Lietuvos klimatui“.
Per didelius šalčius šilumos siurblio neišjunginėkite: paleisti atšalusią sistemą esant −25 °C ir šalčiau nėra palanku, o pastovus darbas tausoja kompresorių.
Ar šilumos siurblį galima derinti su esama šildymo sistema?
Taip. Oras–oras šilumos siurblys dažnai įrengiamas kaip papildomas šilumos šaltinis šalia elektrinio šildymo, židinio ar dujinio katilo. Oras–vanduo sistemą galima integruoti į esamą vandeninę šildymo sistemą; tuomet įvertiname radiatorių ar grindų šildymo temperatūrą, hidrauliką ir valdymą. Kad šilumos siurblys dirbtų efektyviai, svarbu, kad esama sistema būtų tvarkinga, o temperatūros jutikliai veiktų teisingai. Įvertinimą pradėkite nuo sistemos parinkimo.
