ECODAN sistema su 170-300 l boileriuEHSTD-YM9D
Kaina priklauso nuo komplektacijos ir montavimo sąlygų – pasiūlymą su įranga, darbais ir paleidimu parengia EKO2 specialistas.
ECODAN sistema su 170-300 l boileriu EHSTD-YM9D
Kompaktiškoji oras-vanduo ECODAN „viskas-viename“ sistema su integruotu 200 l boileriu šildo patalpas ir ruošia karštą vandenį buitiniam vartojimui. Oras-vanduo Ecodan Next Generation šildymo sistema galima dviejų tipų: Split tipo sistema – tarp išorinio ir vidinio įrenginio cirkuliuoja šaltnešis R32, montavimui ir techniniam aptarnavimui reikalingi šaltnešio darbai. Package tipo sistema – tarp išorinio ir vidinio įrenginio cirkuliuoja termofikatas, montavimui ir aptarnavimui užtenka santechninių darbą.
Ką patikriname prieš pasiūlymą
Patikrinkite šildymo sistemos temperatūrą (grindys ar radiatoriai), karšto vandens poreikį pagal šeimos dydį, modulio matmenis ir išorinio bloko galią šalčiausiomis dienomis.
Modeliai
Pažymėkite modelius palyginimui (iki 4).
Techniniai duomenys
| Duomenys | |
|---|---|
| Sistemos tipas | Split |
| Karšto vandens talpa (l) | 200 |
| Energijos klasė šildymui/W35ºC | A+++ |
| Klasė | A+ |
| Elektrinis šildytuvas (kW) | 9 (3+6) |
| Triukšmo lygis (PWL) | 40 |
| Matmenys (mm) (ilgis x aukštis x gylis) | 595 x 1600 x 680 |
| Minimalus patalpos aukštis, reikalingas pastatyti įrenginį (mm) | 1820 |
| Svoris (tuščia – be vandens) (kg) | 106 |
| Svoris (pilna – su vandeniu) (kg) | 314 |
| Maks. Srovės temp. (°C) | 60 |
| Rekomend. Saugiklis (el.šildytuvui) | 3 x 16 |
| Maitinimo įtampa,( V/Fazių sk./Hz) | 400/3/50 |
| Maks. Darbinė srovė (A) | 13 |
| Plėtimosi rezervuaras (l) | 12 |
| Užtikrinama vidaus temperatūra °C | 10 - 30 |
| Min-maks. Temp. Nustatymas ( °C) | 0 - 35 |
! Suteikiama 5 metų garantija, jei įrangos montavimą atliko sertifikuoti montuotojai.
| Šildymas | |
|---|---|
| Eco Inverter | Split |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -25 |
| Nominali galia (kW) | 3,0 |
| A7/W35/Galia/Elektros suvart./COP* | 3,0/0,63/4,77 |
| Pdesign / SCOP 35°C* / ɳs % | 5,0/A+/3,62/145 |
| Šildymo galia (Min.-Nom.-Maks.) A7/W45 | 2,6/3,0/6,9 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 4,0 |
| Lšskiriamos šilumos kiekis -15°C /+45°C (kW) | 4,3 |
| Vėsinimas | |
| EER | 3,33 |
| Nom. Galia (kW) | 4,5 |
| Vėsinimo galia (Min.-Nom.-Maks.) A7/W45 | 4,5 |
| Kiti duomenys | |
| Svoris (kg) | 40 |
| Matmenys (ilgis x aukštis x gylis) (mm) | 800x714x285 |
| Triukšmo lygis (SPL) | 44/47 |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -25 šildant / +10 vėsinant |
| Vandens srautas (l/min) | 7,2 / 17,2 |
| Rekomenduojamas saugiklis (A) | 16 |
| Maks.darbinė srovė (A) | 13,5 |
| Maitinimo Įtampa (V/F/Hz) | 230/1/50 |
| Vamzdžių skersmuo (skysčių/dujų) (in) | 1/4”-1/2” |
| Min / Maks. Vamzdžių ilgis (m) | 2/26 |
| Maks.aukščių skirtumas (m) | 26 |
| Šaltnešis | R32 |
*Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi.Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

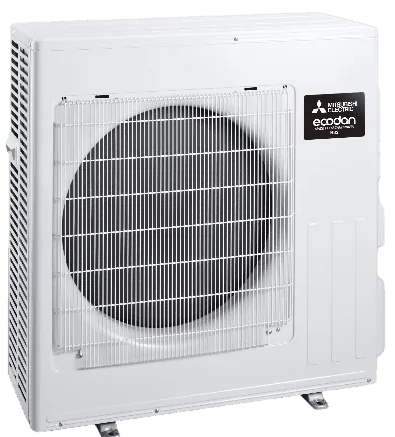

| Šildymas | |
|---|---|
| Eco Inverter | Split |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -25 |
| Nominali galia (kW) | 5,0 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 5,0/1,01/4,95 |
| Pdesign / SCOP 35°C* / ɳs % | 6,1 / A++ / 4,38 / 175 |
| Šildymo galia (Min.-Nom.-Maks.) A7/W45 | 3,46 - 5,0 - 8,3 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 6,0 |
| Lšskiriamos šilumos kiekis -15°C /+45°C (kW) | 5,7 |
| Vėsinimas | |
| EER | 3,28 |
| Nom. Galia (kW) | 6,0 |
| Vėsinimo galia (Min.-Nom.-Maks.) A7/W45 | 6,0 |
| Kiti duomenys | |
| Svoris (kg) | 53,5 |
| Matmenys (ilgis x aukštis x gylis) (mm) | 840 x 880 x 330 |
| Triukšmo lygis (SPL) | 45/47 |
| Garantuoto ekonomiško veikimo temp. Ribos ( o C) | -25 šildant / +10 vėsinant |
| Vandens srautas (l/min) | 10,9-21,5 |
| Rekomenduojamas saugiklis (A) | 20 |
| Maks.darbinė srovė (A) | 17,3 |
| Maitinimo Įtampa (V/F/Hz) | 230/1/50 |
| Vamzdžių skersmuo (skysčių/dujų) (in) | 1/4”-1/2” |
| Min / Maks. Vamzdžių ilgis (m) | 2/46 |
| Maks.aukščių skirtumas (m) | 30 |
| Šaltnešis | R32 |
* Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi.Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, jeina atitirpinimas ir dalinės apkrovos.
| Šildymas | |
|---|---|
| Zubadan technologija | Split |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -28 |
| Nominali galia (kW) | 8,0 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 6/1,19/5,03 |
| Pdesign / SCOP 35°C* /ηs % | 8/A+++/4,48/179 |
| Šildymo galia (Min.-Nom.-Maks.) A2/W35 | 3,1 - 8,0 - 9,5 |
| Lšskiriamos šilumos kiekis -15°C /+35°C | 8,8 |
| Lšskiriamos šilumos kiekis -15°C /+50°C | 8,2 |
| Kiti duomenys | |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050x1020x480 |
| Svoris (kg) | 115 |
| Triukšmo lygis (SPL) | 42 |
| Vamzdžių skersmuo (skysčių/dujų) (in) | 1/4" / 1/2" |
| Maks.aukščių skirtumas (m) | 30 |
| Min / Maks. Vamzdžių ilgis (m) | 2-30 |
| Maks.darbinė srovė (A) | 8 |
| Rekomenduojamas saugiklis (A) | 3×16 |
| Maitinimo Įtampa (V/F/Hz) | 400/3/50 |
| Vandens srautas (l/min) | 9 - 22,9 |
| Šaltnešis | R32 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D. *Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.
| Šildymas | |
|---|---|
| Power Inverter | Split |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -25 |
| Nominali galia (kW) | 8,0 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 6,0/1,26/4,76 |
| Pdesign / SCOP 35°C* /ηs % | 8/A+++/4,4/176 |
| Šildymo galia (Min.-Nom.-Maks.) A2/W35 | 3,1 - 8,0 - 9,3 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 7,3 |
| Lšskiriamos šilumos kiekis -15°C /+50°C | 6,6 |
| Kiti duomenys | |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050 x 1020 x 480 |
| Svoris (kg) | 114 |
| Triukšmo lygis (SPL) | 42 |
| Vandens srautas (l/min) | 9,0-22,9 |
| Maks.paruošiamo vandens temperatūra ( o C) | 60 |
| Vamzdžių skersmuo (skysčių/dujų) (in) | 1/4”-1/2” |
| Min / Maks. Vamzdžių ilgis (m) | 2-30 |
| Maks.aukščių skirtumas (m) | 30 |
| Rekomenduojamas saugiklis (A) | 3x16 |
| Maks.darbinė srovė (A) | 8 |
| Maitinimo Įtampa (V/F/Hz) | 400 / 3 / 50 |
| Šaltnešis | R32 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D. * Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.
| Šildymas | |
|---|---|
| Zubadan technologija | Split |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -28 |
| Nominali galia (kW) | 10,0 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 8/1,6/5 |
| Pdesign / SCOP 35°C* /ηs % | 10/A+++/4,45/178 |
| Šildymo galia (Min.-Nom.-Maks.) A2/W35 | 3,2 - 10,0 - 12,4 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 10,7 |
| Lšskiriamos šilumos kiekis -15°C /+50°C | 10,3 |
| Kiti duomenys | |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050x1020x48 |
| Svoris (kg) | 121 |
| Triukšmo lygis (SPL) | 42 |
| Vamzdžių skersmuo (skysčių/dujų) | 1/4" / 1/2" |
| Maks.aukščių skirtumas (m) | 30 |
| Min / Maks. Vamzdžių ilgis (m) | 2-30 |
| Maks.darbinė srovė (A) | 10 |
| Rekomenduojamas saugiklis (A) | 3×16 |
| Maitinimo Įtampa (V/F/Hz) | 400/3/50 |
| Vandens srautas (l/min) | 14,3 - 34,4 |
| Šaltnešis | R32 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D. *Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.
| Šildymas | |
|---|---|
| Power Inverter | Split |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -25 |
| Nominali galia (kW) | 10 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 8,0/1,6/5,0 |
| Pdesign / SCOP 35°C* /ηs % | 10/A+++/4,43/177 |
| Šildymo galia (Min.-Nom.-Maks.) A2/W35 | 3,2 - 10,0 - 12,1 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 9,0 |
| Lšskiriamos šilumos kiekis -15°C /+50°C | 8,5 |
| Kiti duomenys | |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050x1020x48 |
| Svoris (kg) | 120 |
| Triukšmo lygis (SPL) | 44 |
| Vandens srautas (l/min) | 14,3 - 34,4 |
| Maks.paruošiamo vandens temperatūra ( o C) | 60 |
| Vamzdžių skersmuo (skysčių/dujų) (in) | 1/4" / 1/2" |
| Min / Maks. Vamzdžių ilgis (m) | 2-30 |
| Maks.aukščių skirtumas (m) | 30 |
| Rekomenduojamas saugiklis (A) | 3×16 |
| Maks.darbinė srovė (A) | 10 |
| Maitinimo Įtampa (V/F/Hz) | 400/3/50 |
| Šaltnešis | R32 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D. * Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

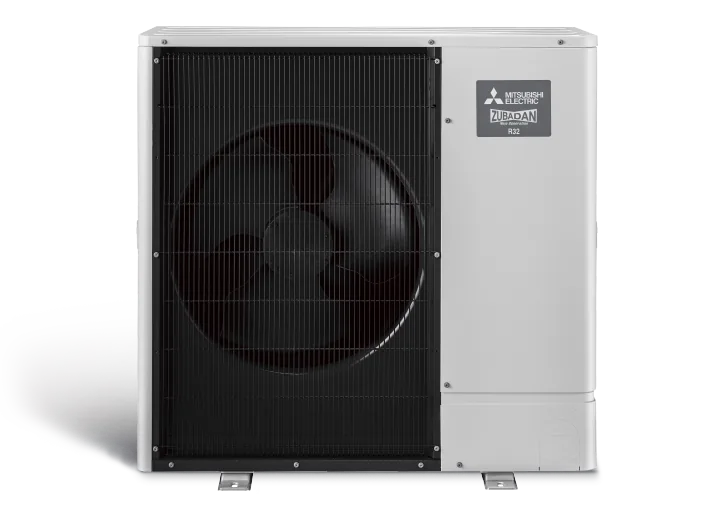

| Šildymas | |
|---|---|
| Zubadan technologija | Split |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -28 |
| Nominali galia (kW) | 12 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 10/2,08/4,80 |
| Pdesign / SCOP 35°C* /ηs % | 12/A+++/4,43/177 |
| Šildymo galia (Min.-Nom.-Maks.) A2/W35 | 3,2 - 12,0 - 13,2 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 12,3 |
| Lšskiriamos šilumos kiekis -15°C /+50°C | 12 |
| Kiti duomenys | |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050 x 1020 x 480 |
| Svoris (kg) | 121 |
| Triukšmo lygis (SPL) | 46 |
| Vamzdžių skersmuo (skysčių/dujų) | 1/4" / 1/2" |
| Maks.aukščių skirtumas (m) | 30 |
| Min / Maks. Vamzdžių ilgis (m) | 2-30 |
| Maks.darbinė srovė (A) | 12 |
| Rekomenduojamas saugiklis (A) | 3 x16 |
| Maitinimo Įtampa (V/F/Hz) | 400 / 3 / 50 |
| Vandens srautas (l/min) | 14,3 - 34,4 |
| Šaltnešis | R32 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D. *Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.
| Šildymas | |
|---|---|
| Power Inverter | Split |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -25 |
| Nominali galia (kW) | 12,0 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 10,0/2,13/4,70 |
| Pdesign / SCOP 35°C* /ηs % | 12/A+++/4,4/176 |
| Šildymo galia (Min.-Nom.-Maks.) A2/W35 | 3,2 - 12,0 - 12,7 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 10,4 |
| Lšskiriamos šilumos kiekis -15°C /+50°C | 9,5 |
| Kiti duomenys | |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050 x 1020 x 480 |
| Svoris (kg) | 120 |
| Triukšmo lygis (SPL) | 46 |
| Vandens srautas (l/min) | 14,3 - 34,4 |
| Maks.paruošiamo vandens temperatūra ( o C) | 60 |
| Vamzdžių skersmuo (skysčių/dujų) (in) | 1/4" / 1/2" |
| Min / Maks. Vamzdžių ilgis (m) | 2-30 |
| Maks.aukščių skirtumas (m) | 30 |
| Rekomenduojamas saugiklis (A) | 3×16 |
| Maks.darbinė srovė (A) | 12 |
| Maitinimo Įtampa (V/F/Hz) | 400/3/50 |
| Šaltnešis | R32 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D. * Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.
| Šildymas | |
|---|---|
| Zubadan technologija | Split |
| Garantuoto ekonomiško veikimo temp. Ribos , šildant ( o C) | -28 |
| Nominali galia (kW) | 14,0 |
| A7/W35 / Galia/ Elektros suvart./ COP** | 12/2,55/4,70 |
| Pdesign / SCOP 35°C* /ηs % | 14/A+++/4,43/177 |
| Šildymo galia (Min.-Nom.-Maks.) A2/W35 | 3,5 - 14,0 - 14,6 |
| Lšskiriamos šilumos kiekis -15°C /+35°C (kW) | 14,2 |
| Lšskiriamos šilumos kiekis -15°C /+50°C | 14,0 |
| Kiti duomenys | |
| Matmenys (ilgis x aukštis x gylis) (mm) | 1050 x 1020 x 480 |
| Svoris (kg) | 122 |
| Triukšmo lygis (SPL) | 48 |
| Vamzdžių skersmuo (skysčių/dujų) | 1/4" / 1/2" |
| Maks.aukščių skirtumas (m) | 25 |
| Min / Maks. Vamzdžių ilgis (m) | 2-25 |
| Maks.darbinė srovė (A) | 12 |
| Rekomenduojamas saugiklis (A) | 3 x16 |
| Maitinimo Įtampa (V/F/Hz) | 400 / 3 / 50 |
| Vandens srautas (l/min) | 14,3 - 34,4 |
| Šaltnešis | R32 |
Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D. *Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013. ** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.
Duomenys – iš EKO2ŠILUMA produktų duomenų bazės pagal gamintojo dokumentaciją. Prieš užsakymą tikriname galiojančią gamintojo specifikaciją.
Pamatykite, kaip veikia
EHSTD-YM9D – 3D schema
Interaktyvus modelis: sukite, priartinkite, spauskite komponentus.
Suderinama su
Vidinių ir lauko blokų derinius tvirtina EKO2 inžinierius pagal gamintojo suderinamumo lenteles.
Dokumentai
Montavimas ir paleidimas
Kur jau įrengta
Įgyvendintų projektų su šia įranga aprašymus skelbiame gavę klientų sutikimą. Projektai
Dažni klausimai
Kodėl verta rinktis oras–oras šilumos siurblį?
Oras–oras šilumos siurblys vienoje sistemoje sujungia tris funkcijas: šildymą žiemą, vėsinimą vasarą ir oro filtravimą. Jį galima įrengti tiek gyvenamame, tiek naujai statomame būste, o išorinis ir vidinis įrenginiai užima nedaug vietos.
Jis puikiai papildo esamą šildymą – elektrinius šildytuvus, židinį, krosnį ar dujinį katilą – ir perima didelę dalį šildymo darbo pereinamaisiais sezonais. Kai kurios serijos, pvz. MSZ-LN, turi pažangesnę filtrų sistemą; konkrečias funkcijas rasite produkto puslapyje. Tinkamą modelį jūsų patalpoms parinksime per sistemos parinkimą.
Kodėl verta rinktis oras–vanduo šilumos siurblį?
Jei turite ar statote namą su vandenine šildymo sistema (šildomos grindys, radiatoriai) ir norite ruošti karštą buitinį vandenį, oras–vanduo šilumos siurblys gali būti visaverčiu, ištisus metus veikiančiu šilumos šaltiniu. Nereikia kuro sandėliavimo, kamino ir katilinės priežiūros, o temperatūrą valdote pulteliu ar programėle.
MITSUBISHI ELECTRIC ECODAN „viskas viename“ sistemos turi integruotą boilerį, o Hydro-box versijas galima jungti su atskiru, šilumos siurbliams pritaikytu boileriu. Vasarą sistema ruošia karštą vandenį. Kurią konfigūraciją rinktis, paaiškiname gide „Oras–oras ar oras–vanduo“.
Ar šilumos siurblys veikia, kai lauke žemiau −25 °C, ir ar tai jam nekenkia?
Šilumos siurblys dirba ir esant labai žemai temperatūrai, tačiau tuomet mažėja jo atiduodamas šilumos kiekis ir efektyvumas. Tikslias kiekvieno modelio darbo ribas pagal gamintojo duomenis rasite produkto puslapyje – pvz., MSZ-LN-VGHZ su Hyper Heating technologija ar ZUBADAN serijos PUHZ-SHW. Svarbu atskirti darbo ribą ir garantuotą galią – tai paaiškiname gide „Šilumos siurblys Lietuvos klimatui“.
Per didelius šalčius šilumos siurblio neišjunginėkite: paleisti atšalusią sistemą esant −25 °C ir šalčiau nėra palanku, o pastovus darbas tausoja kompresorių.
Ar šilumos siurblį galima derinti su esama šildymo sistema?
Taip. Oras–oras šilumos siurblys dažnai įrengiamas kaip papildomas šilumos šaltinis šalia elektrinio šildymo, židinio ar dujinio katilo. Oras–vanduo sistemą galima integruoti į esamą vandeninę šildymo sistemą; tuomet įvertiname radiatorių ar grindų šildymo temperatūrą, hidrauliką ir valdymą. Kad šilumos siurblys dirbtų efektyviai, svarbu, kad esama sistema būtų tvarkinga, o temperatūros jutikliai veiktų teisingai. Įvertinimą pradėkite nuo sistemos parinkimo.
Gaukite pasiūlymą su EHSTD-YM9D
Inžinierius patikrins, ar šis modelis tinka jūsų pastatui, parinks galią ir parengs pasiūlymą su montavimu ir paleidimu.
